Описание

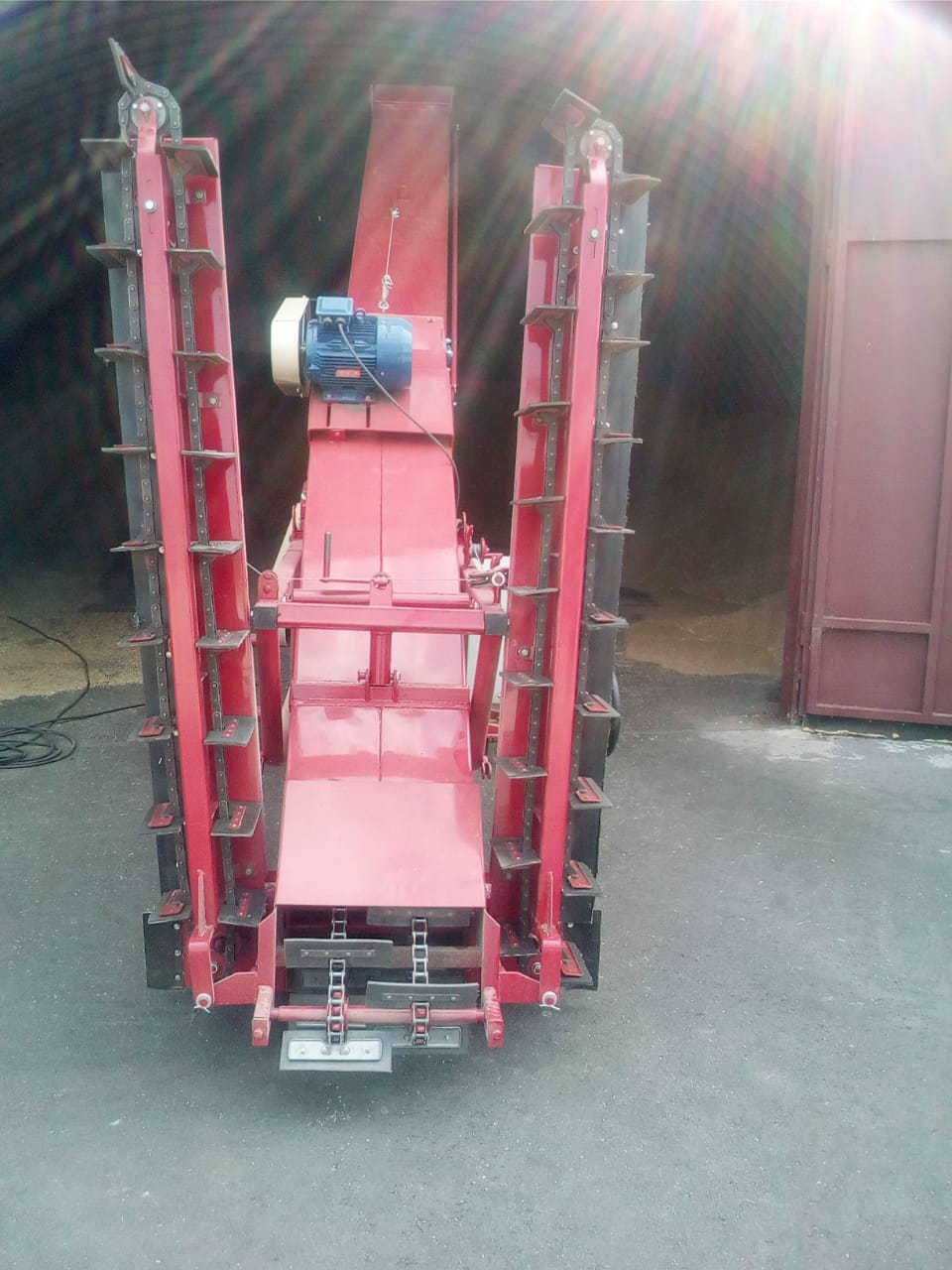

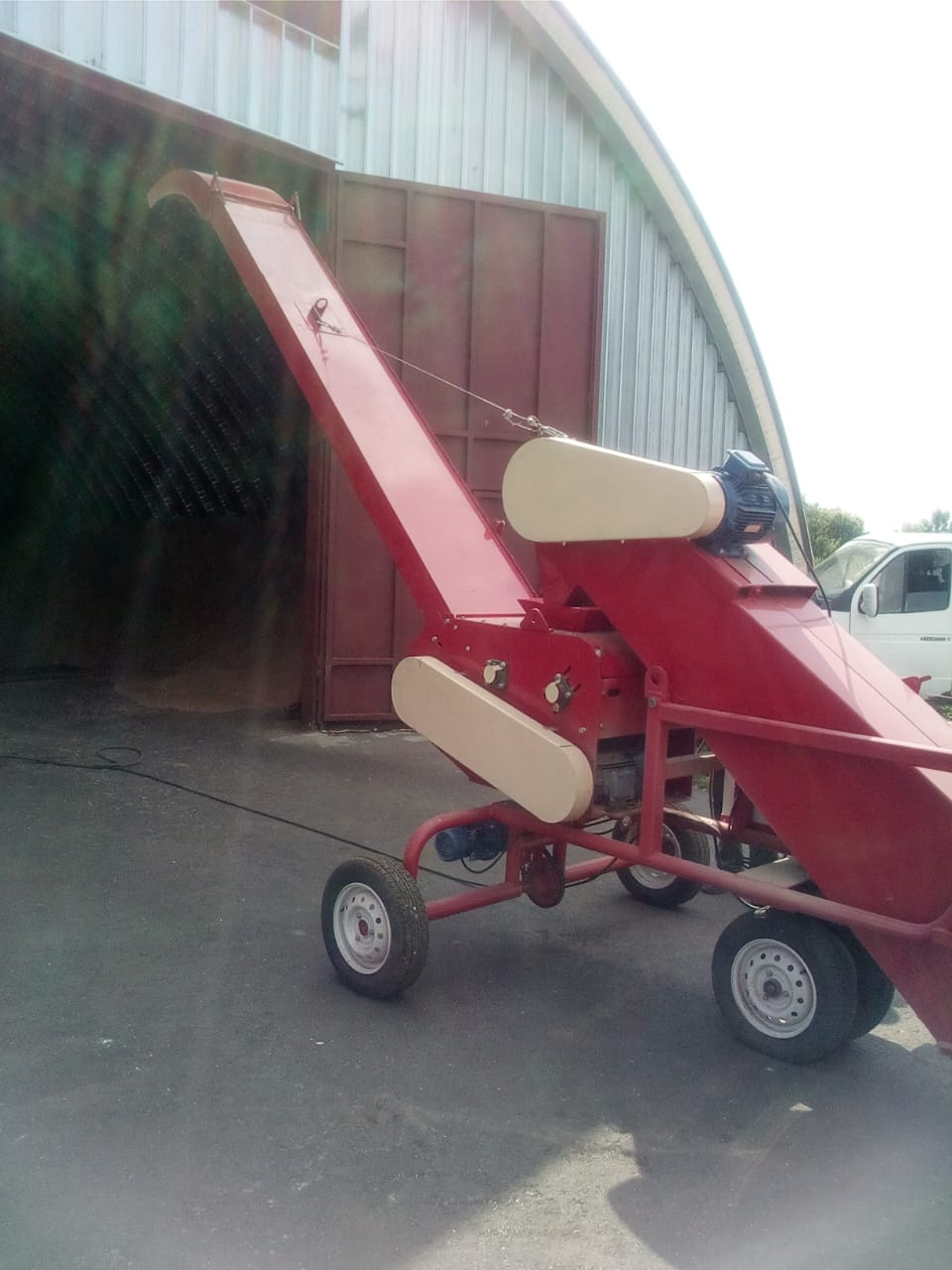

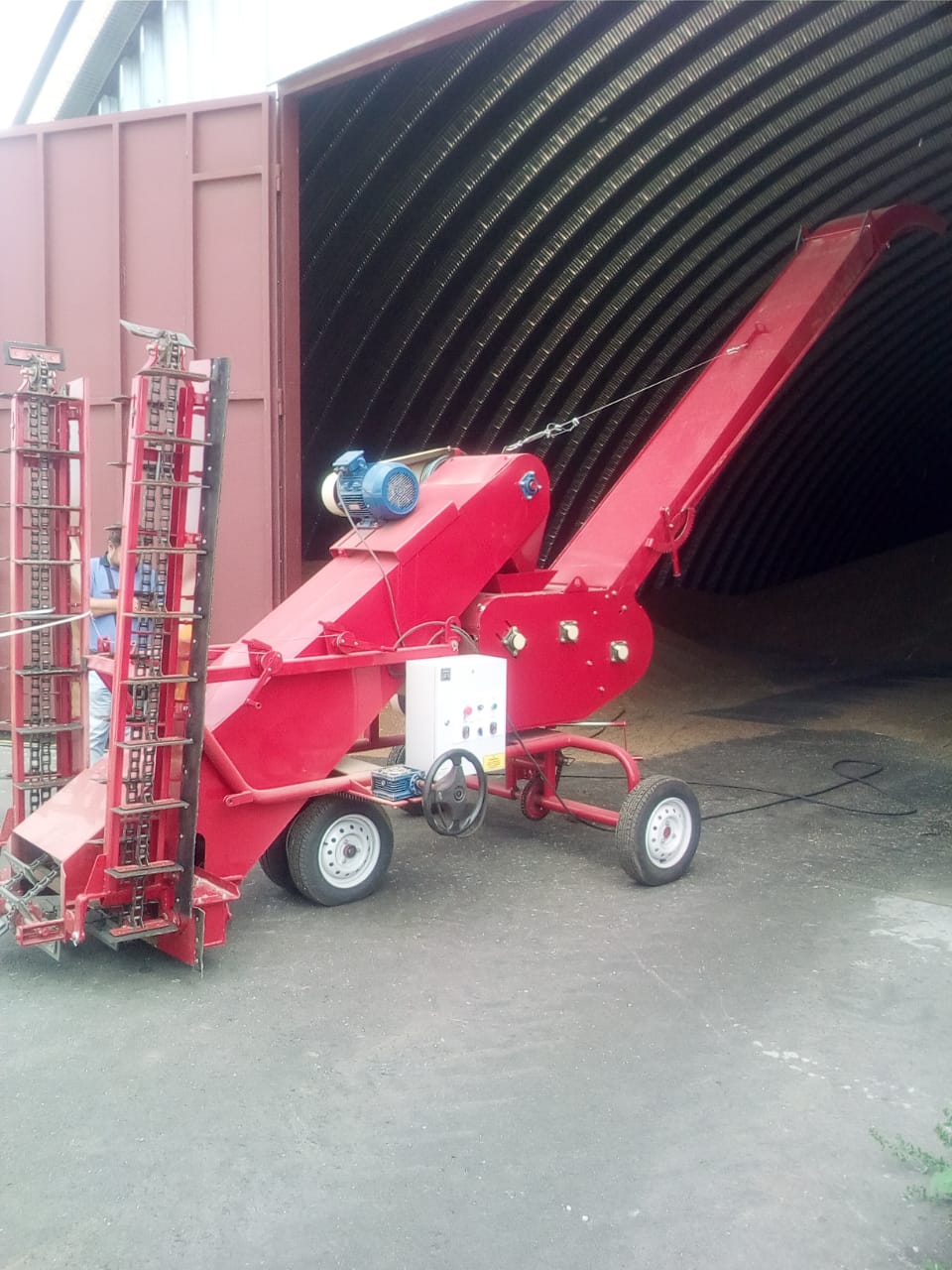

Зернометатель ЗМСН-180-21М предназначен для механизации по-грузочно-разгрузочных работ на следующих технологических операциях:

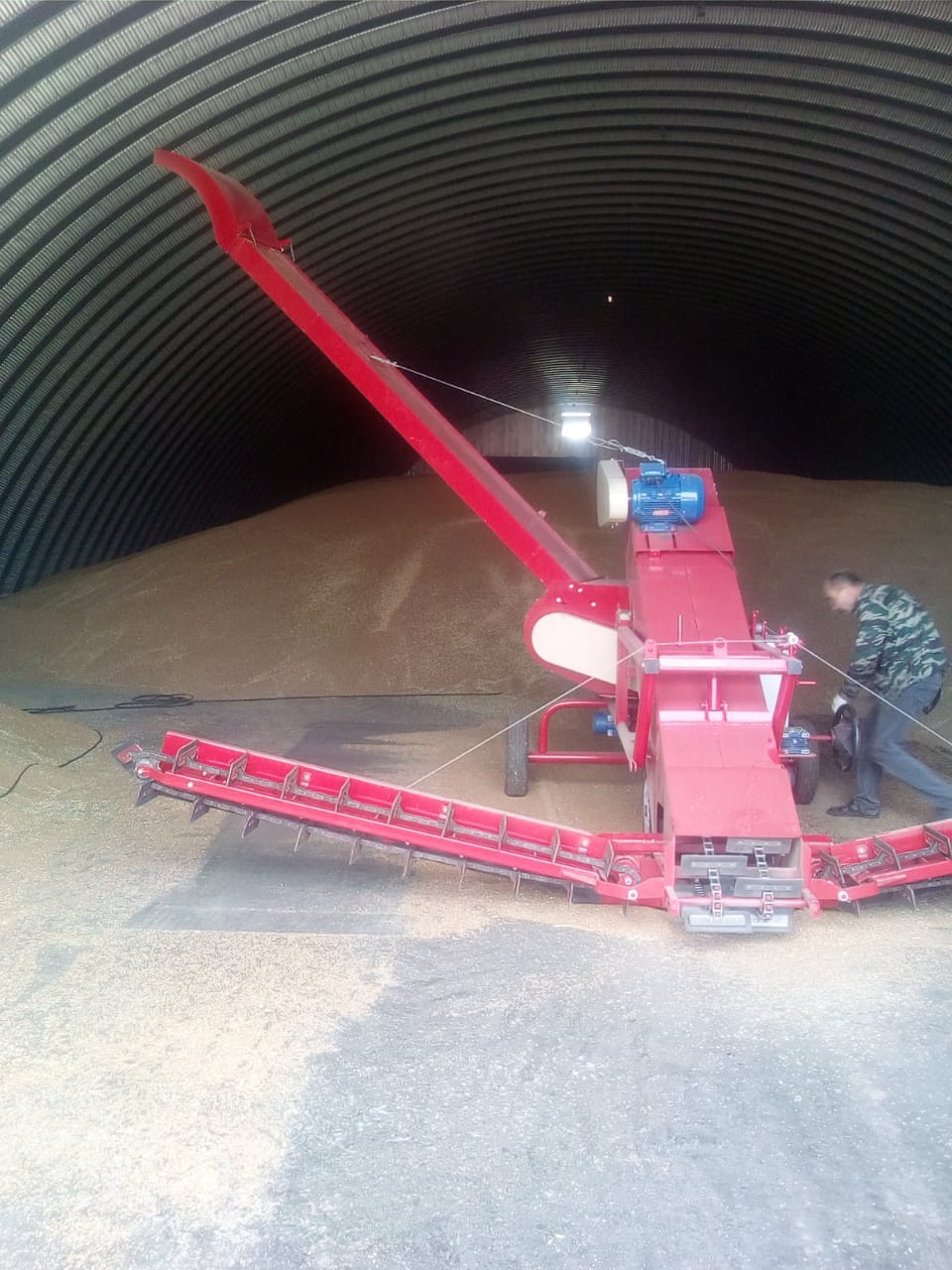

- Загрузка и выгрузка зерноскладов.
- Погрузка зерна в транспортные средства.
- Механическое перелопачивание (перебуртовка) зерна на открытых площадках во время подвоза зерна от комбайна.
- Формирование буртов из куч зерна, доставляемых транспортными средствами на площадках, во время подвоза зерна от комбайна.
- Сепарация зерна с отделением легкой фракции.
Характерной особенностью самоходного зернометателя ЗМСН-180-21 является возможность загрузки складов с высотой складирования зернового материала до 6м. , а также формирование высоких буртов на площадках открытых токов.
Поворот триммера метателя на 135° в обе стороны от продольной оси рамы дает возможность обеспечить:
- Непрерывность процесса загрузки зерна в транспортные средства;
- Равномерность распределения зерна при загрузке склада;
- Формирование буртов с одним гребнем после проходов зернометателя;
- Рассредоточение зерна из бурта для просушки на площадке тока и формирование его ( после просушки ) снова в бурт.
Характеристики
Тип
Привод
Производительность, до
Дальность полета зерна, м. до
Высота бросания зерна (пшеницы) м. до
Рабочая скорость, км/ч
Транспортная скорость на буксире, км/ч, не более
Масса, кг
Самопередвижной
Электрический
180
21
8
От 0,1 до 5
5,0
1900

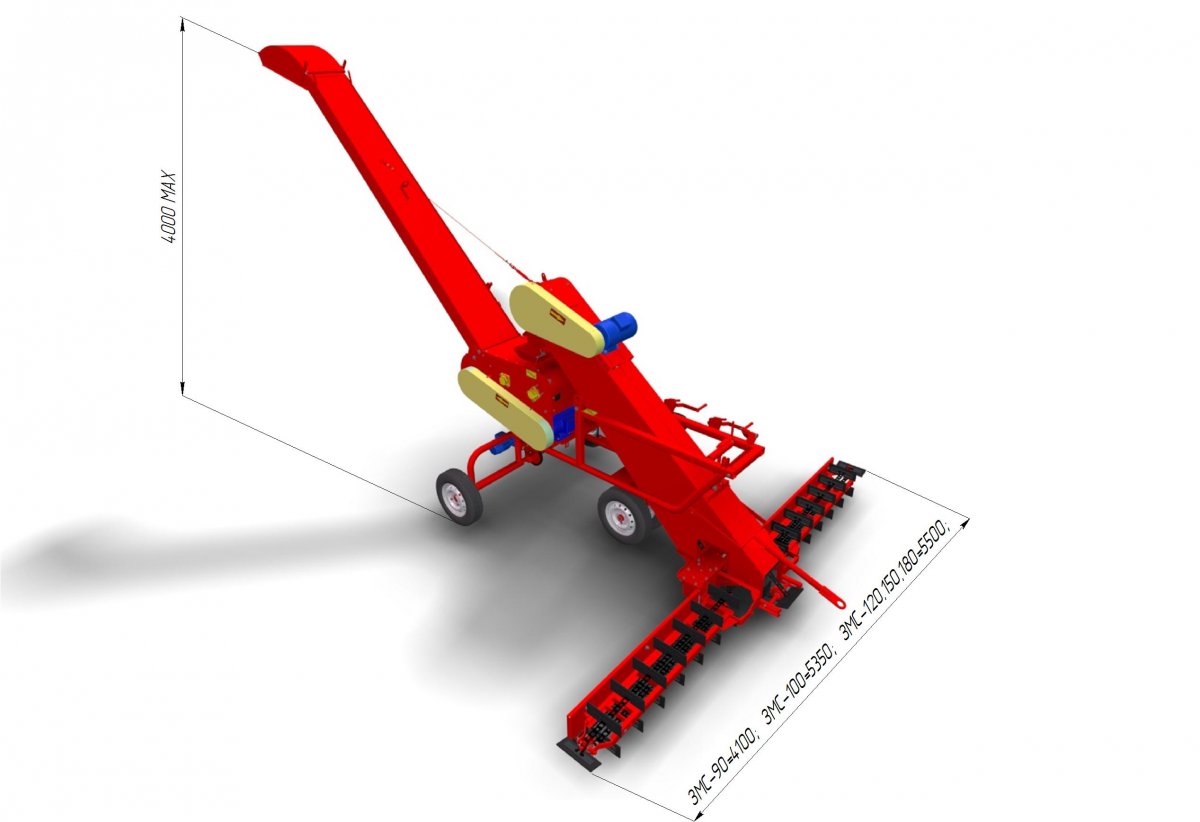

Габаритные размеры в рабочем положении, мм, не более:
Длина
Ширина
Высота
6600
5450
4250
Габаритные размеры в транспортном положении, мм, не более:
Длина
Ширина
Высота
Дорожный просвет, мм
Потребляемая мощность. кВт
6600
2110
4250
100
15,65
Триммер
Ширина ленты, мм
Число оборотов ведущего барабана, об/мин
Диаметр барабанов, мм/ведущего/натяжного
Наружный диаметр катушки, мм
Внутренний диаметр катушки
Скорость ленты м/с не менее
500
920
325/273
325
219
15
Транспортер с питателями:
Число скребков транспортера, шт
Число скребков питателей, шт
Размер скребка транспортера /питателя, мм
Скорость скребковой цепи транспортера м/с, не более
Скорость скребковой цепи питателей, м/с, не более
Шаг установки скребков в цепи, мм
Ширина захвата, м
Двигатель привода транспортера загрузочного
Двигатель привода триммера

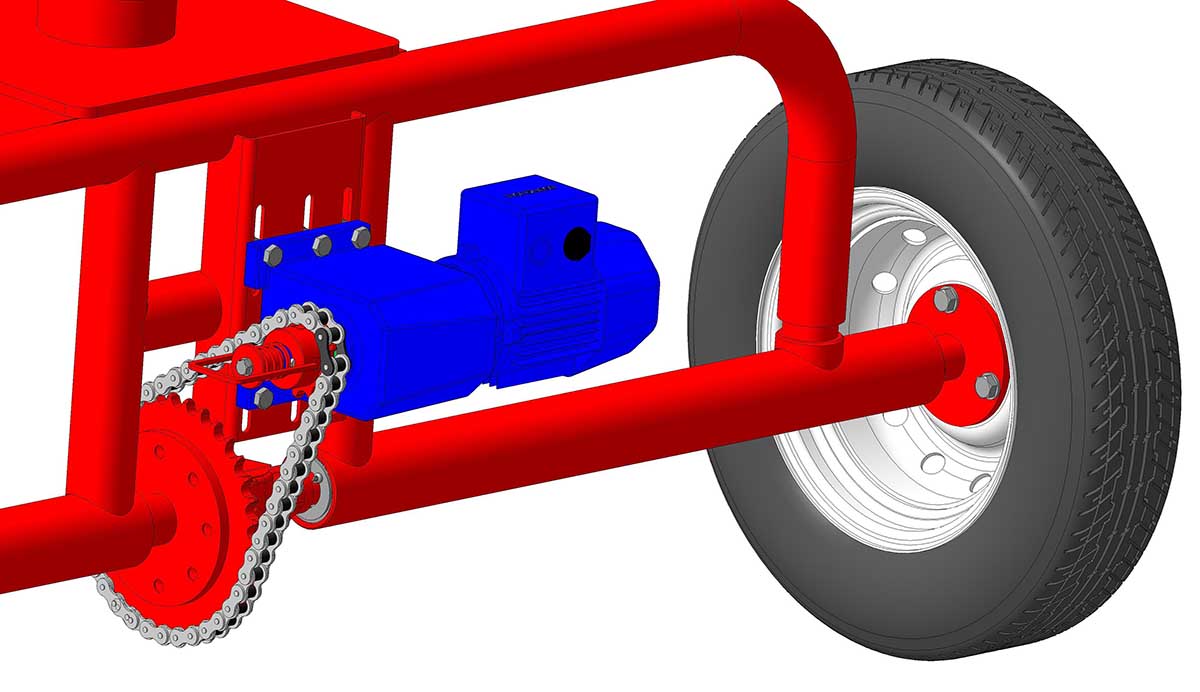

Мотор- редуктор механизма хода
Трудоемкость досборки машины в хозяйстве. Чел/ч, не более
Обслуживающий персонал, чел
Срок службы, лет
28х2
20х2
100х260
1,7
0,0505
228
5
АИР 112 МВ6 Р=5,5 кВт n=1000 об/мин
5АИ 112М4У2 Р=7,6кВт n=1500 об/мин.
C212 P43,3 S66M1LA4E Р=0,55кВт n=1500 об/мин.
4
1
8
